XDA-1204 4-kananalni ojačevalnik, 4 x 300W RMS
Class D večkanalni PA ojačevalnik z integriranim SMPS :
Ključne Značilnosti
Izhodna moč:
- 4 x 300 W RMS pri 4 ohmih
- 4 x 180 W RMS pri 8 ohmih
- 2 x 600 W RMS pri 8 ohmih
- 2 x 600 W RMS bridged na 100V
- Izbira delovnih načinov: Na voljo so trije načini delovanja (stereo, paralelni ali Bridge način).
- Kontrola glasnosti na kontrolnem panelu za vsak kanal posebej
- Rack Montaža: Prilagojen za standardno 19″ rack (1U višine).
Mere: 48,3 cm, 20,5 cm, 4,4 cm
XDA-1204
Povezave/ prenosi
Napajanje: 230 V AC, 50 Hz
Poraba energije: 1440 W
Razred zaščite: I
Izhodna moč:
- 4 × 300 W RMS (4 ohm)
- 4 × 180 W RMS (8 ohm)
- 2 × 600 W RMS v mostičnem načinu (8 ohm)
- 2 × 600 W RMS v mostičnem načinu (100 V)
Priklop napajanja: Mrežni vhod preko P-Con (modri), vgrajena verzija s priključnim kablom in varnostnim vtičem (priložen)
Varovalka naprave: 5 × 20 mm, T 8 A (zamenljiva)
Tehnične specifikacije:
- Frekvenčni razpon: 20 – 20.000 Hz
- Razmerje signal-šum: >100 dB
- Harmonska popačenja (THD): <0,05 % pri 1 kHz
- Impedanca:
- Vhod: 20 kΩ, balansiran
- Vhod: 10 kΩ, nebalansiran

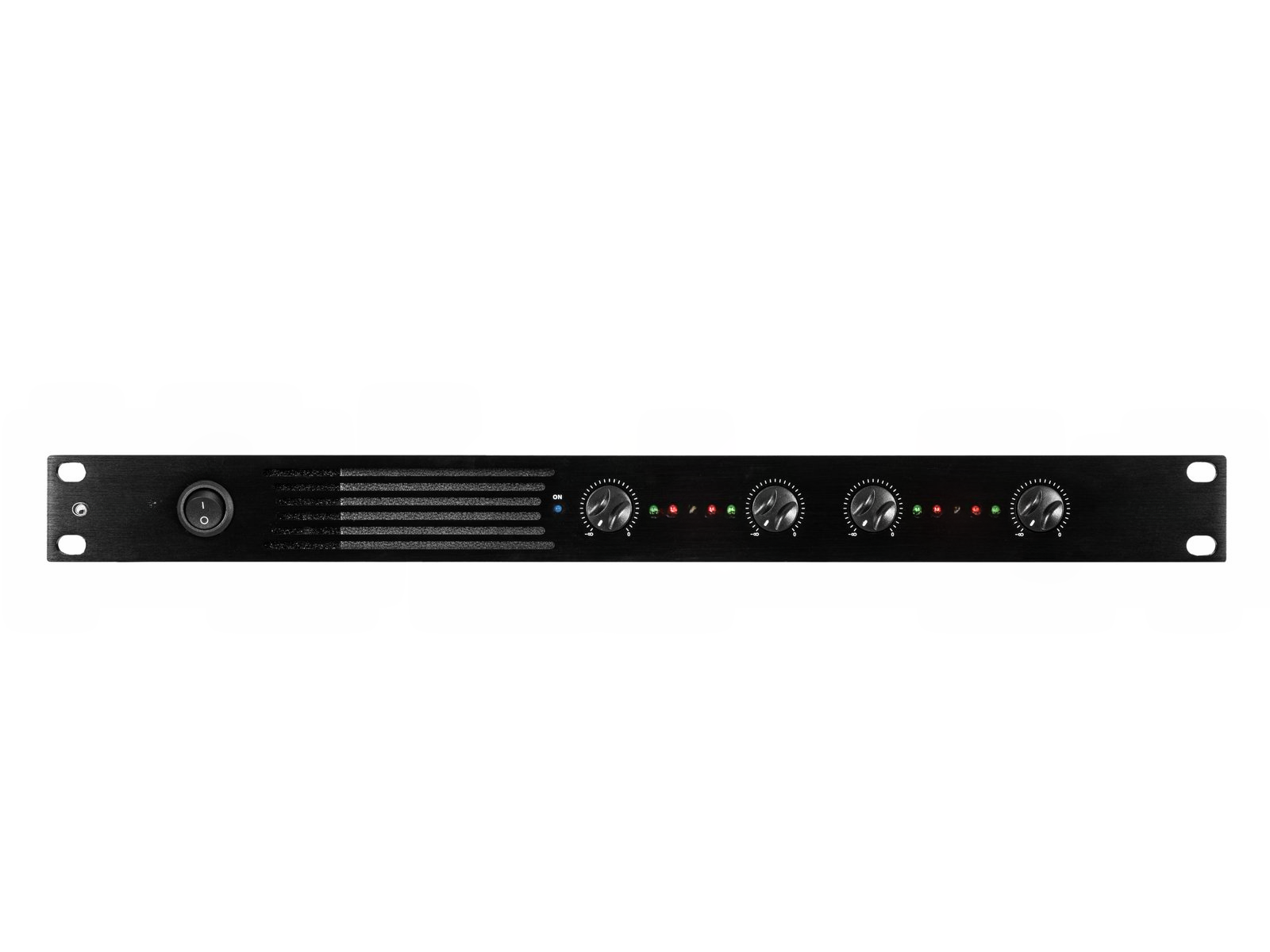

Ohišje in nadzor:
- Barva ohišja: Mat črna
- Vrsta vezja: Razred D
- Krmilni elementi: Glavno stikalo, stikalo načina delovanja (stereo/paralelno/mostična vezava), nastavitve nivoja na kanalu
- Zaščitni mehanizmi: Mehki zagon, zaščita pred pregrevanjem, preobremenitvijo, kratkim stikom in enosmerno napetostjo
Indikatorji stanja (LED):
- Napajanje
- Signal
- Obremenitev (clip)
- Mostična vezava

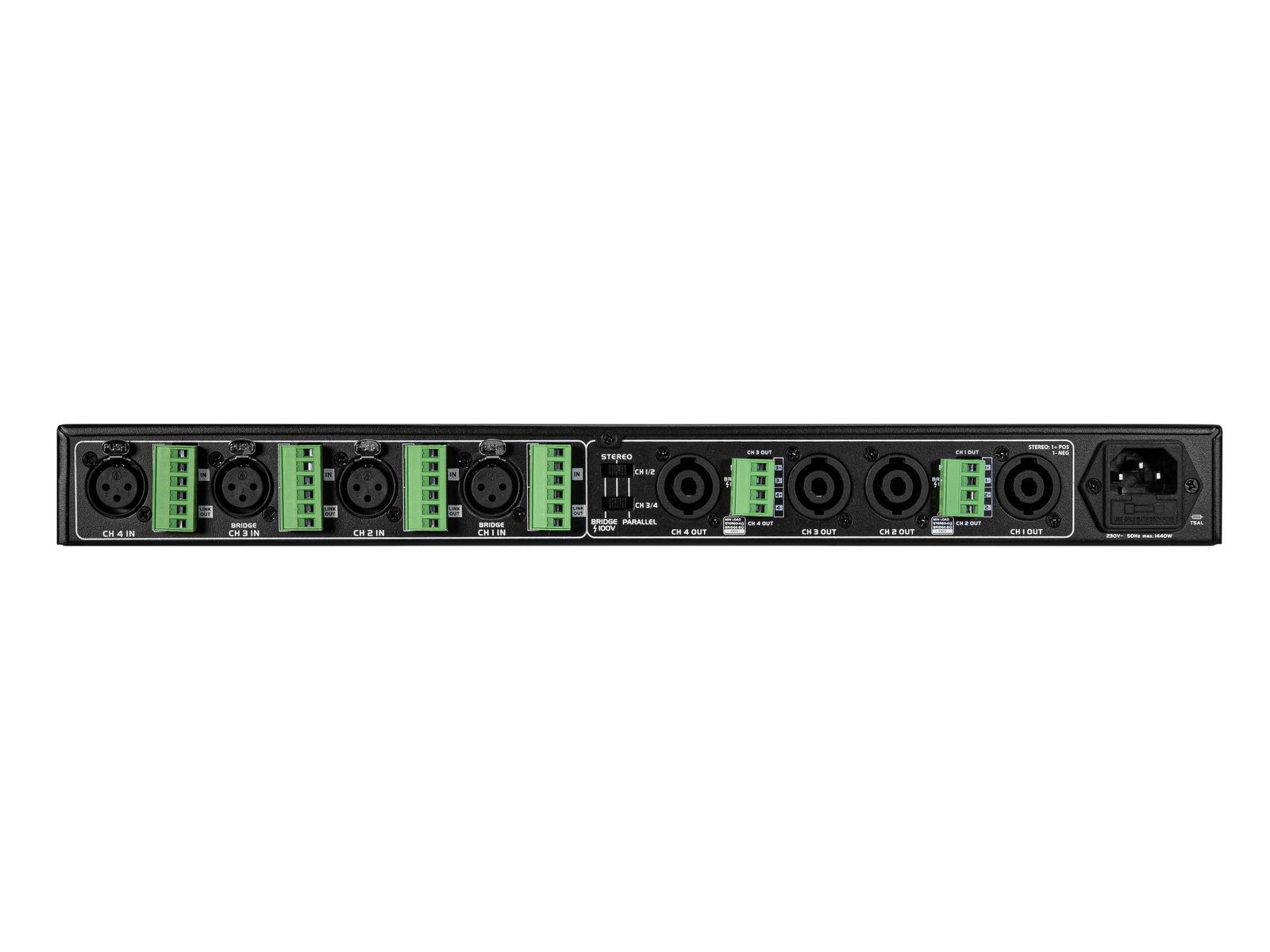

Priključki:
- Vhodi:
- Linijski vhod: 4 × 3-polni XLR
- Linijski vhod: 4 × vijačni priključni terminal
- Izhodi:
- Linijski izhod: 4 × 3-polni XLR
- Zvočniški izhod: 4 × vgrajena zvočniška vtičnica (F)
- Zvočniški izhod: 4 × vijačni priključni terminal
Priklop zvočnikov
Sistemi 100V linijskih ojačevalnikov
Za sisteme 100V linije priključite ojačevalnik na prvi zvočnik v sistemu z uporabo zvočniškega kabla, ki ima ustrezno tokovno zmogljivost za obvladovanje skupne moči ojačevalnika. Po navadi je dovolj 2x 1,5mm2.
Priključite izhodni terminal “100V” na pozitivno (+) povezavo zvočnika in izhod “COM” na negativno (-) povezavo zvočnika
Dodatne zvočnike priključite paralelno na prvi zvočnik, pri čemer so vsi pozitivni terminali povezani skupaj in vsi negativni terminali povezani skupaj, kot je prikazano na sliki.
Sistem zvočnikov 100V linije lahko obsega več zvočnikov, povezanih skupaj.
Koliko zvočnikov lahko uporabite na enem ojačevalniku, je moč, torej enostavno seštejete moči zvočnikov.
Za večino namenov se priporoča, da povežete toliko zvočnikov, kolikor potrebujete, s skupno močjo, ki ne presega 90% moči izhodne moči ojačevalnika.
Terminali zvočnika 100V so povezani s transformatorjem, v nekaterih primerih pa je ta transformator lahko z več vhodi za različne moči.
Te različne vhode lahko uporabimo za prilagoditev moči (in izhodne glasnosti) vsakega zvočnika v sistemu, da se doseže idealna skupna moč sistema za ojačevalnik.
